Klucze hakowe

Klucz hakowy to narzędzie z ruchomą szczęką w kształcie haka lub bolca, przeznaczone do dokręcania i odkręcania nakrętek pierścieniowych, nakrętek wieńcowych i nakrętek z otworem bocznym - tam, gdzie zwykłe klucze nie mają się czego chwycić. Beta oferuje klucze hakowe serii 99 i 100 w pięciu odmianach konstrukcyjnych, obejmujące zakresy od 12 do 100 mm, zgodne z normami UNI/ISO 2982 i 2983.

Do czego służy klucz hakowy?

Klucz hakowy Beta służy do obsługi nakrętek pierścieniowych i wieńcowych używanych przy łożyskach, oprawach łożyskowych, pompach, siłownikach i armaturze hydraulicznej. Nakrętki tego typu nie mają płaskich boków pod klucz płaski - mają natomiast wcięcia lub otwory czołowe, w które wchodzi pazur lub bolec klucza hakowego. Jeden klucz nastawny zastępuje cały zestaw specjalnych narzędzi, bo ruchoma szczęka reguluje się płynnie do aktualnej średnicy.

Rodzaje kluczy hakowych Beta - pazur, bolec, przegub, wieniec

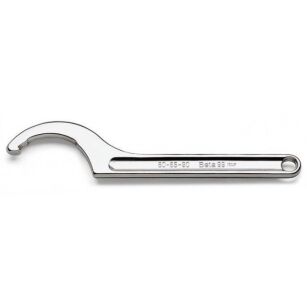

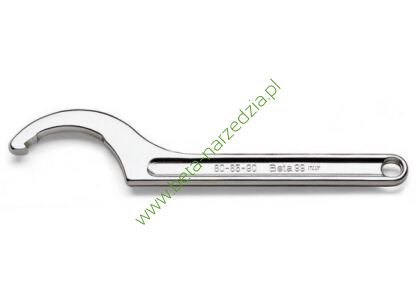

• Klucze hakowe z pazurem (Beta 99, UNI/ISO 2982, 2983) - kwadratowy nos (pazur) zahacza o wcięcie w nakrętce pierścieniowej. Dostępne w kilku zakresach średnic, od 12 mm wzwyż. Normy UNI/ISO 2982 i 2983 określają geometrię pazura i tolerancje, co gwarantuje pasowanie do nakrętek znormalizowanych.

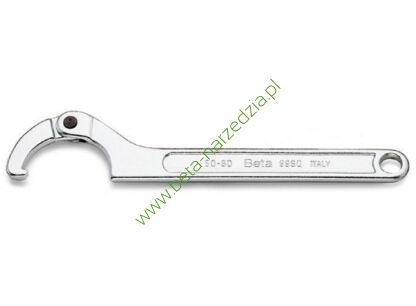

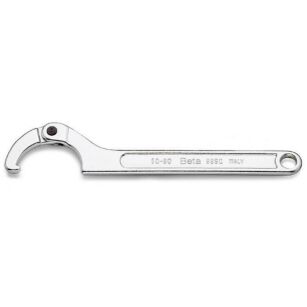

• Klucze hakowe z pazurem, przegubowe (Beta 99SQ) - przegub między trzonkiem a głowicą pozwala przykładać siłę pod kątem, gdy dostęp do nakrętki jest ograniczony lub prostopadły. Zakres 35-50 mm i inne rozmiary. Do regulacji łożysk i pierścieni przy braku przestrzeni na pracę w jednej osi.

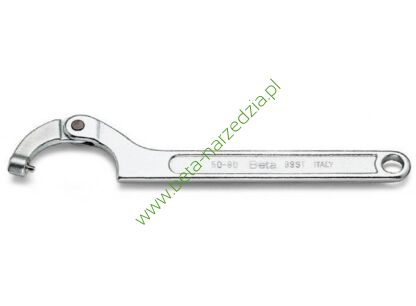

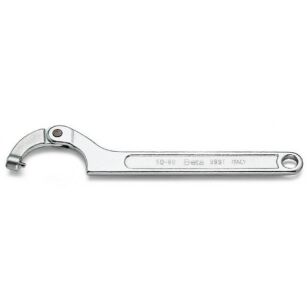

• Klucze hakowe z okrągłym bolcem, przegubowe (Beta 99ST) - zamiast kwadratowego pazura okrągły bolec wchodzi w otwory czołowe nakrętki. Przegub jak w 99SQ. Zakres 35-50 mm. Stosowane przy oprawach łożyskowych i nakrętkach z otworami okrągłymi zamiast wcięć prostokątnych.

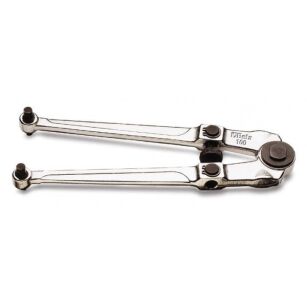

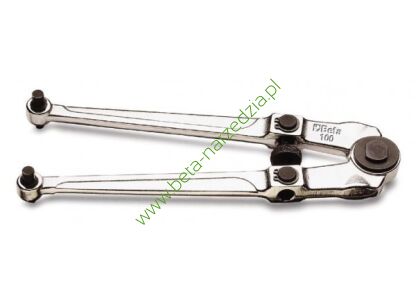

• Klucz nastawny do nakrętek wieńcowych (Beta 100) - odmienny mechanizm: wymienne piny 5, 6, 7 lub 8 mm wchodzą jednocześnie w kilka otworów czołowych nakrętki wieńcowej, przekazując moment równomiernie na cały obwód. Zakres 18-100 mm. Do precyzyjnych nakrętek łożyskowych wymagających dużego momentu bez ryzyka uszkodzenia gniazda.

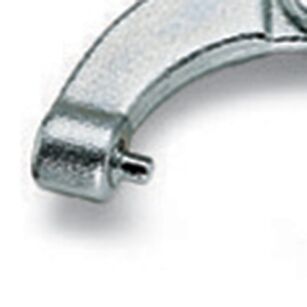

• Bolec zapasowy Beta 99VN - część zamienna do klucza 99ST/15-35; okrągły nos można wymienić bez zakupu całego klucza hakowego.

Jak dobrać klucz hakowy do nakrętki?

1. Sprawdź typ gniazda w nakrętce. Prostokątne wcięcia na obwodzie - klucz z pazurem (Beta 99 lub 99SQ). Okrągłe otwory na obwodzie - klucz z bolcem (Beta 99ST). Otwory czołowe w kilku punktach wieńca - klucz do nakrętek wieńcowych (Beta 100).
2. Zmierz średnicę nakrętki. Zakres regulacji klucza musi obejmować tę średnicę. Beta 99 dostępny jest w kilku rozmiarach, każdy pokrywa kilka sąsiednich średnic - dobierz model tak, by nakrętka trafiała w środek zakresu, nie na skraj.
3. Oceń dostęp do miejsca pracy. Gdy nakrętka jest odsłonięta - wystarczy klucz prosty. Gdy jest zasłonięta przez obudowę lub korpus maszyny - sięgnij po wersję przegubową (99SQ lub 99ST), która pracuje pod kątem do osi trzonka.
4. Przy nakrętkach wymagających dużego momentu wybierz Beta 100. Mechanizm pinowy rozkłada siłę na kilka punktów jednocześnie, eliminując ryzyko wyłamania pojedynczego wcięcia przy mocno zapieczonym łożysku.

Najczęstsze pytania o klucze hakowe Beta

Co to jest klucz hakowy nastawny i czym różni się od stałego?

Klucz hakowy nastawny (regulowany) ma ruchomą szczękę, którą przesuwa się wzdłuż trzonka, dopasowując rozstaw do aktualnej średnicy nakrętki. Jeden klucz obsługuje cały zakres, np. 15-35 mm, bez konieczności zmiany narzędzia między różnymi nakrętkami. Klucz stały ma z góry określony rozmiar i nie reguluje się - jest szybszy w użyciu tam, gdzie pracujesz ciągle na tej samej średnicy, ale wymaga osobnego klucza do każdego rozmiaru.

Do czego służy klucz hakowy z pazurem, a do czego z bolcem?

Pazur (kwadratowy nos, Beta 99 i 99SQ) jest przeznaczony do nakrętek z prostokątnymi wcięciami na obwodzie, które są znormalizowane wg ISO 2982 i 2983 - typowe przy łożyskach tocznych i oprawach przemysłowych. Bolec okrągły (Beta 99ST) pasuje do nakrętek z okrągłymi otworami czołowymi lub bocznym. Oba typy są do nakrętek pierścieniowych - różni je geometria gniazda w nakrętce, nie rozmiar ani przeznaczenie ogólne.

Czy klucz hakowy Beta nadaje się do łożysk samochodowych?

Tak. Klucze hakowe Beta serii 99 i 99SQ stosuje się m.in. przy łożyskach kół, pompach hydraulicznych i przekładniach w pojazdach. Przy demontażu nakrętki łożyskowej koła przydaje się wersja przegubowa, bo dostęp często jest kątem przez wnękę koła. Zakres 35-50 mm modeli 99SQ i 99ST pokrywa typowe nakrętki łożyskowe w autach osobowych i lekkich dostawczych.

Kiedy wybrać klucz do nakrętek wieńcowych Beta 100 zamiast klucza hakowego?

Beta 100 to wybór, gdy nakrętka ma kilka otworów rozłożonych równomiernie na czole - typowe przy precyzyjnych oprawach łożyskowych i nakrętkach wymagających dużego momentu dokręcenia. Wymienne piny 5-8 mm i zakres 18-100 mm pozwalają obsłużyć zarówno małe nakrętki precyzyjne, jak i duże nakrętki w maszynach przemysłowych. Tam, gdzie nakrętka ma wyłącznie wcięcia obwodowe bez otworów czołowych, wraca się do klasycznego klucza hakowego serii 99.
