Ściągacze do łożysk, sworzni i piast

Ściągacz do łożysk to narzędzie oparte na mechanizmie śrubowym, które pozwala kontrolowanie zdemontować łożysko, koło pasowe, piastę lub sworzeń bez uszkadzania zdejmowanego elementu ani jego gniazda. Beta oferuje jedną z najszerszych serii ściągaczy w katalogu profesjonalnych narzędzi warsztatowych: dwuramienne, trójramienne, hydrauliczne, wewnętrzne do roztłaczania, separatory i modele specjalne. Do tej samej kategorii należą siłowniki hydrauliczne oraz ściągacze o specjalnym zastosowaniu, takie jak model do ramion wycieraczek.

Jak działają ściągacze do łożysk?

Zasada działania ściągacza do łożysk jest prosta: ramiona zaciskają się na obwodzie lub za krawędzią demontowanego elementu, a centralny trzpień śrubowy wywiera nacisk osiowy na koniec wału lub obudowy. Każdy obrót nakrętki przesuwa łożysko równomiernie wzdłuż wału, bez uderzeń i bez ryzyka wgniecenia krawędzi. To kluczowa różnica między ściągaczem śrubowym a wybijakiem - wybijak działa uderzeniami i nie kontroluje siły, co przy zapieczonych łożyskach grozi uszkodzeniem gniazda. W modelach hydraulicznych (seria Beta 1580) nacisk wywołuje siłownik, co szczególnie przydaje się przy dużych, mocno osadzonych łożyskach.

Rodzaje ściągaczy do łożysk Beta

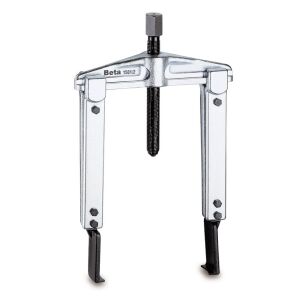

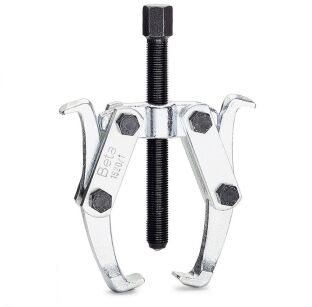

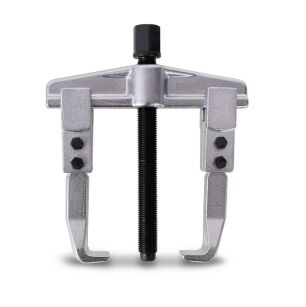

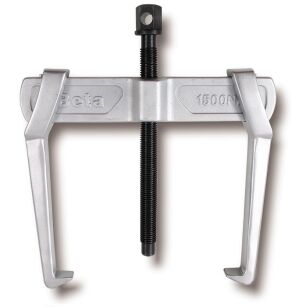

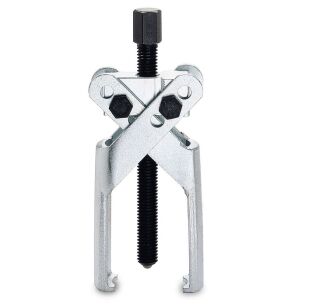

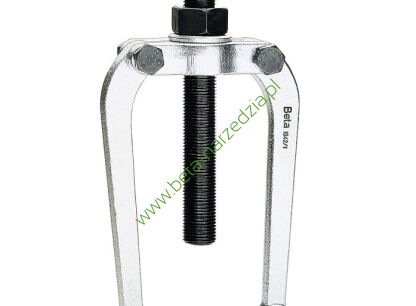

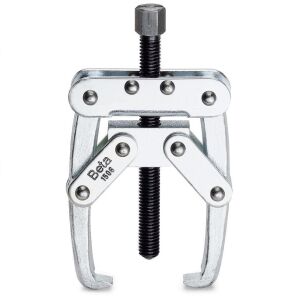

• Ściągacze dwuramienne (seria Beta 1500, 1501, 1506, 1508, 1515, 1520) - dwa symetryczne ramiona chwytają element z zewnątrz; modele z ramionami wahliwymi, odwracalnymi lub samozaciskowymi pozwalają pracować w ciasnych miejscach i przy trudnym dostępie. Beta 1501 ma ramiona cienkościenne (końcówka 2 mm), gdy między łożyskiem a obudową jest minimalna szczelina.

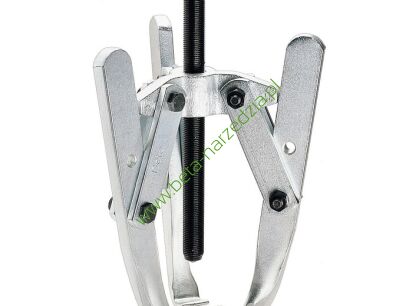

• Ściągacze trójramienne - trzy ramiona rozłożone równomiernie co 120° zapewniają stabilniejszy chwyt przy demontażu większych łożysk i kół zębatych; mniejsze ryzyko ześlizgnięcia się ramion przy dużej sile nacisku.

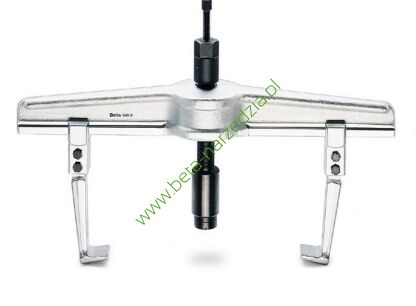

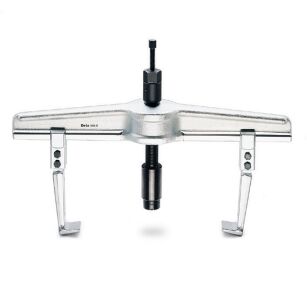

• Ściągacze hydrauliczne (Beta 1580/8I) - dwuramienny z siłownikiem hydraulicznym do elementów mocno zapieczonych lub tam, gdzie ręczna siła śrubowa jest niewystarczająca; dostępne długie ramiona 1580GL/8A jako wyposażenie dodatkowe.
• Ściągacze wewnętrzne do roztłaczania - pracują od środka łożyska lub tulei, gdy nie ma możliwości objęcia elementu z zewnątrz; zacisk wewnętrzny rozpiera się w otworze i ciągnie element w osi.
• Ściągacze i separatory - oddzielają koła pasowe, tarcze i piasty od wałów, gdy łożysko zostaje w obudowie; ramiona separatora podchodzą pod tylną płaszczyznę elementu.

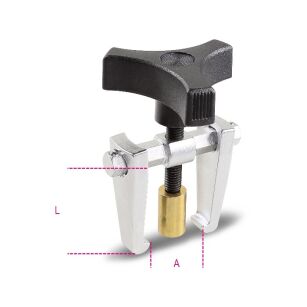

• Ściągacze specjalne - m.in. Beta 1505V do ramion wycieraczek (przednich i tylnych, także z wmontowanym spryskiwaczem); przeznaczone do konkretnych zastosowań w serwisie pojazdów i maszynach.

Jak dobrać ściągacz do łożysk - dwuramienny, trójramienny czy hydrauliczny?

1. Liczba ramion: dwuramienny wystarczy do małych łożysk i elementów w trudno dostępnych miejscach; trójramienny daje stabilniejszy chwyt przy średnich i dużych łożyskach oraz kołach zębatych.
2. Dostęp do elementu: gdy nie można objąć łożyska z zewnątrz, wybierz ściągacz wewnętrzny do roztłaczania; gdy łożysko siedzi głęboko w obudowie - ramiona cienkościenne Beta 1501 lub model z końcówkami 2 mm.
3. Stopień zapieczenia: przy łożyskach mocno zapieczonych lub dużych średnicach ręczny mechanizm śrubowy może nie wystarczyć - to zadanie dla hydraulicznego Beta 1580/8I.

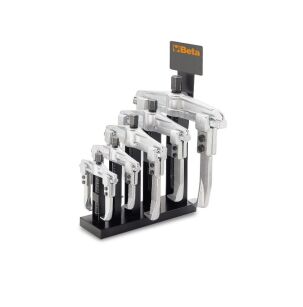

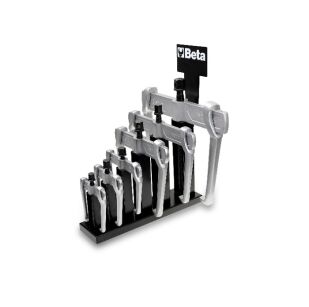

4. Intensywność pracy: do serwisu codziennego warto mieć komplet na stojaku (Beta 1500/SP5 lub 1500N/SP6 z 5-6 ściągaczami) zamiast dobierać pojedyncze modele przy każdej naprawie.

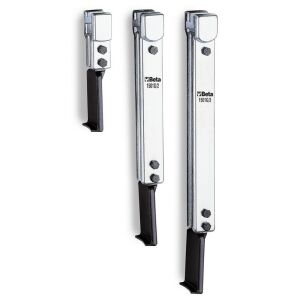

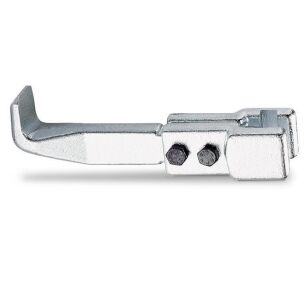

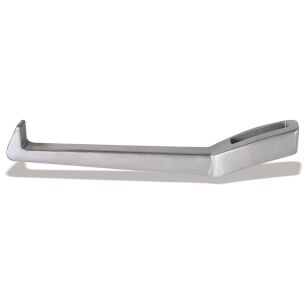

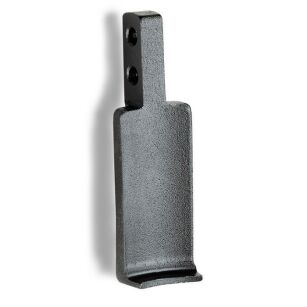

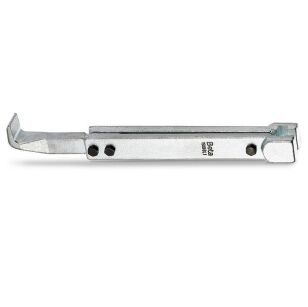

5. Wymienne ramiona i akcesoria: seria Beta 1500/1500N ma dostępne ramiona zapasowe (1500G/1, 1500N/G0) i długie ramiona do 1580/8I - inwestycja w korpus ściągacza z wymiennym wyposażeniem obniża koszt utrzymania zestawu.

Najczęstsze pytania

Czym różni się ściągacz do łożysk od wybijaka do łożysk?

Ściągacz do łożysk działa mechanizmem śrubowym - nacisk osiowy jest równomierny i kontrolowany, co chroni gniazdo łożyska i wał przed uszkodzeniem. Wybijak działa uderzeniami i przenosi siłę impulsowo, bez kontroli nad kierunkiem i rozkładem nacisku. W profesjonalnym serwisie ściągacz śrubowy lub hydrauliczny jest standardem; wybijak stosuje się wyjątkowo, gdy ściągacz nie ma jak się oprzeć, np. przy demontażu łożysk rowerowych ze specjalnych gniazd bez kołnierza.

Jaki ściągacz do łożysk do małych łożysk?

Do małych łożysk i elementów w ciasnych miejscach sprawdzają się ściągacze dwuramienne Beta serii 1500N z samoblokadą pod obciążeniem lub cienkościenny Beta 1501 z końcówkami ramion 2 mm. Pozwalają wejść w szczelinę kilku milimetrów między łożyskiem a obudową, co jest niemożliwe przy standardowych ściągaczach trójramiennych. Jeśli łożysko jest małe i siedzi wewnątrz obudowy bez dostępu z zewnątrz, rozwiązaniem są ściągacze wewnętrzne do roztłaczania.

Do czego służą separatory w zestawie ze ściągaczami?

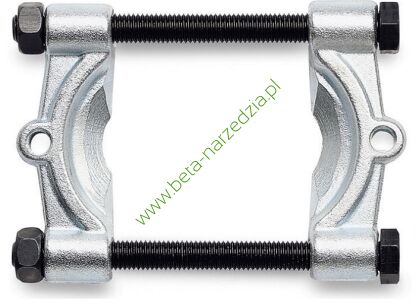

Separator to płaska płyta z wycięciem, która wchodzi między koło pasowe lub tarczę a obudowę i tworzy punkt podparcia dla ramion ściągacza. Beta oferuje separatory jako samodzielne narzędzia w podkategorii "ściągacze i separatory". Stosuje się je, gdy demontowany element (np. koło pasowe klinowe) nie ma bocznej krawędzi, za którą mogłyby chwycić ramiona ściągacza.

Czy ściągacze Beta do łożysk nadają się do piast i sworzni?

Tak - seria Beta 1500 i pokrewne obejmuje modele przeznaczone do demontażu piast, sworzni, kół zębatych i kół pasowych, nie tylko łożysk tocznych. Pełna nazwa kategorii w katalogu Beta to "ściągacze do łożysk, sworzni i piast". Dobór modelu zależy od średnicy i kształtu demontowanego elementu - do piast o dużej średnicy najlepiej pasują ściągacze trójramienne lub hydrauliczne.
